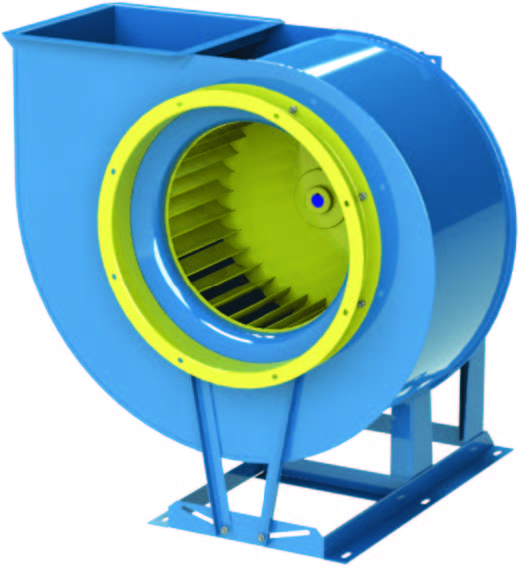

ВР 280-46-8ВМ Сх1
Материал: Разнородные металлы
Типоразмер: 8,0
Исполнение: Взрывозащищённое
Теплостойкость: Нет
Морозостойкость: Да
Схема: Схема 1
Мощность привода
  • 18.5
  • 22
  • -
Обороты на РК, об/мин
  • 750
  • -
Актуальные цены уточняйте по телефону +7 499 214-34-44
398 847 руб.
398 847 руб.

Вентиляторы взрывозащищённые ВР 280-46 №№2,5В…10В выполнены в соответствии с техническими условиями ТУ 4861-006- 73876510-06 и могут устанавливаться во взрывоопасных зонах помещений, относящихся к классам В-Iа, В-IIа, В-Iб по классификации ПУЭ-76. Вентиляторы не предназначены для перемещения сред с содержанием пыли и других твердых примесей в количестве более 0,1 г/м3, а также липких и волокнистых материалов. Вентиляторы не допускаются для применения в вентсистемах, перемещающих взрывоопасные пыли, парогазовоздушные смеси от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением.

Вентиляторы ВР 280-46 №№2,5В…10В - из разнородных материалов, предназначены для перемещения в вентиляционных системах взрывоопасных производств пылепарогазовоздушных смесей с температурой до 80°С, не вызывающих ускоренной коррозии углеродистой стали обыкновенного качества и латуни (скорость коррозии не выше 0,1 мм в год), для групп взрывоопасной смеси Т1, Т2, Т3 и категорий IIА, IIВ по ГОСТ 12.1.011-78.

Вентиляторы радиальные ВР 280-46 №№2,5…12,5 применяются в стационарных системах кондиционирования воздуха и вентиляции производственных, общественных и жилых зданий, а также для других санитарно-технических и производственных целей в условиях умеренного (У) и тропического (Т) 2-ой и 3-й категории размещения по ГОСТ 15150-90. При обеспечении защиты вентилятора и электродвигателя от атмосферных воздействий допускается использование вентиляторов по 1-й категории размещения. Температура окружающей среды от -40°С (в северном исполнении от -50°С) до +40°С (в тропическом исполнении до +45°С). Среднее квадратичное значение виброскорости от внешних источников в местах установки не должно превышать 2 мм/с. При работе вентиляторов в составе вытяжных вентиляционных систем необходимо применять дроссель-регулирующие устройства, для исключения перегрузки электродвигателя.


Таблица 2

Обозначение ВР 280-46-2,5 ВР 280-46-3,15 ВР 280-46-4 ВР 280-46-5 ВР 280-46-6,3 ВР 280-46-8 ВР 280-46-10 ВР 280-46-12,5
B 480 593 738 925 1150 1450 1815 2243
L 485 586 715 785 1000 1160 1440 1880
H 517 605 795 970 1142 1515 1860 2340
b 162,5 203 260 325 410 520 650 812
I 143 166 197 256 300 385 455 543
h 350 395 532 640 760 1000 1200 1530
D 250 315 400 500 630 800 1000 1250
D1 280 345 430 530 660 840 1045 1295
d 7 7 7 9 9 11 11 12
n 8 8 8 8 8 16 24 24
A 200 255 310 380 480 600 750 925
a 175 220 280 350 440 560 700 875
t 100 100 100 100 100 150 150 125
d1 7x10 7x10 7x10 9х15 9х15 12x20 12x20 12
n1 8 12 12 12 20 16 20 28
C1 270 285 390 395 476 606 1850 2000
C2 400 440 540 680 860 1000 1450 1765
C3 200 220 270 340 430 500 725 1000
c4 54 78 108 141 177 239 255 351
