А3Д 134.000-01 (Р800Э), серия 5.904-13
Материал: Углеродистая сталь
Размер: 800
Приводы клапанов
  • Belimo NF-230A
  • Belimo NF-230A-S2
  • Belimo LF-230
  • Belimo LF-230-S
  • Belimo LM-230A
  • Belimo NM-230A
  • Belimo NM-230А-S
  • МЭО 16/63-0,25
  • МЭО 40/63-0,25
  • -
Актуальные цены уточняйте по телефону +7 499 214-34-44
51 414 руб.
51 414 руб.

Заслонки воздушные унифицированные прямоугольного: А3Д 130, 132 и круглого сечений: А3Д 134, А3Д 136, А3Д 122, А3Д 134 серии 5.904-13 (далее по тексту — заслонки), предназначены для регулирования количества воздуха и невзрывоопасных газопаровоздушных смесей, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не выше агрессивности воздуха с температурой до 80 ºС, не содержащих липких веществ и волокнистых материалов, с содержанием пыли и других твердых примесей в количестве не более 100 мг/м3 в вентиляционных системах с давлением до 1500 Па (150 кгс/м²) и скоростью перемещения среды до от 6 м/с до 20 м/с.

Заслонки не допускаются для применения в вентсистемах, перемещающих взрывоопасные пыли, парогазовоздушные смеси от технологических установок, в которых взрывоопасные вещества нагреваются выше температуры их самовоспламенения или находятся под избыточным давлением. При установке заслонки ось лопатки должна быть расположена горизонтально.

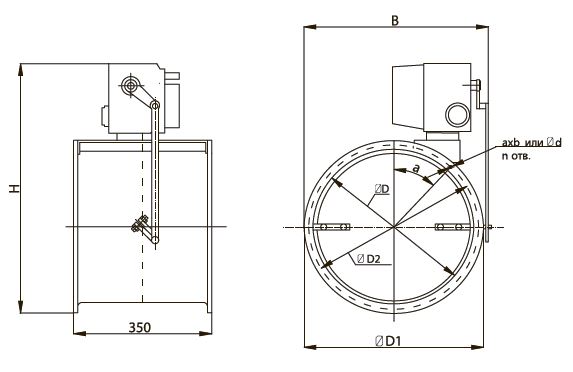

Обозначение Шифр Размеры, мм α,° n, шт Масса, кг
D D1 D2 H B d axb
А3Д 122.000-00 Р200Э 200 250 230 478 265 8 7x10 0 6 12,57
А3Д 122.000-01 Р250Э 250 300 280 518 315 7x10 6 13,94
А3Д 122.000-02 Р315Э 315 365 345 571 380 7x10 8 15,57
А3Д 122.000-03 Р400Э 400 456 430 641 465 7x10 18 10 18,74
А3Д 122.000-04 Р500Э 500 556 530 711 565 7x10 18 10 24,04
А3Д 134.000-00 Р630Э 630 694 660 760 --- 10 10x16 0 12 36,2
А3Д 134.000-01 Р800Э 800 864 830 880 --- 10x16 12 44,8
А3Д 134.000-02 Р1000Э 1000 1072 1040 1024 --- 10x16 16 57,9
